El sistema de vista envolvente de fábrica tradicional de OEM complementa la cámara de marcha atrás con tres cámaras más, una en el faldón delantero y otra en cada borde inferior de los espejos exteriores. Basado en la información proporcionada por las cuatro cámaras, el sistema genera una vista de pájaro virtual del automóvil y la muestra en la pantalla de la radio del automóvil en el tablero. También es posible cambiar entre varias vistas de cámara para mejorar la visibilidad. Como está integrado en el sistema eléctrico del automóvil de fábrica, tiene el estado de las luces de giro y la posición actual del volante, por lo que tiene más opciones para que lo utilicen los conductores.

Si planea instalar un sistema de asistencia de estacionamiento con vista envolvente de 4 cámaras de accesorios, le resultará demasiado difícil terminar la instalación. El sistema de asistencia de estacionamiento retrovisor ATOTO VSV (Virtual Surround-View) en los modelos S8 (Gen2) utiliza una sola cámara para proporcionar una vista superior virtual envolvente, que captura y muestra todas las áreas que la cámara ha visto desde que comienza a funcionar. Dicho esto, escaneó y recordó todos los alrededores desde que comenzó a funcionar, y reconstruyó una vista de entorno dinámica, simuladora pero de casi el mismo tamaño. Las posiciones de su vehículo y las barreras se distinguirán fácilmente.

Para utilizar la función VSV, debe poseer una cámara retrovisora ATOTO AC-HD03LR y un estéreo de automóvil Android ATOTO S8 (Gen2) especial que viene con un algoritmo de unión de imágenes para que la función ATOTO VSV funcione correctamente.
NO es compatible con las series A6, F7, X10, SA102, S8AIO, P5, P8, P8AI, P9 ni con otras marcas de estéreos de coche. Solo es compatible con otros estéreos de coche de la serie S8 de ATOTO.
Para los usuarios de For S8 (Gen1, fabricado antes de enero de 2021), se requiere una actualización de firmware para que la función LRV funcione correctamente.
Hay una pieza de tela de calibración incluida en el paquete;
Puede ver el video del producto relacionado en la galería de imágenes para obtener más información sobre cómo funciona la función de estacionamiento ATOTO VSV (Vista envolvente virtual)

Estacione su automóvil fácilmente: experimente la tecnología de vista envolvente con un costo asequible

La función de estacionamiento ATOTO VSV hace que el umbral de experimentar un sistema de estacionamiento con vista envolvente sea lo suficientemente bajo para los vehículos que inicialmente no tienen dicho sistema. No tiene que gastar mucho dinero para comprar un sistema de estacionamiento con vista envolvente completa basado en 4 cámaras, más pagos adicionales por una instalación complicada. Es bastante útil para un conductor nuevo e incluso para un veterano que está estacionando un vehículo grande (sedán / SUV de tamaño completo, furgoneta, camionetas livianas) en un espacio estrecho o pequeño.

Este producto admite la marcha atrás en el espacio de estacionamiento, incluido el estacionamiento en paralelo, perpendicular y en ángulo, pero NO funciona para el estacionamiento hacia adelante;

¿Cómo funciona la función ATOTO VSV y LRV del AC-HD03LR?

Tecnología de estacionamiento retrovisor ATOTO VSV (Virtual Surround-View)

Hay un algoritmo especial de unión de imágenes integrado en el estéreo de automóvil ATOTO S8 (Gen2) para procesar continuamente las imágenes (recibir, almacenar, calcular, unir) enviadas desde la cámara AC-HD03LR, por lo que puede ayudar a reconstruir una dinámica, simulativa pero casi vista de los alrededores con una relación del mismo tamaño (dónde están las barreras, otros vehículos o su vehículo). La vista circundante reconstruida no es una imagen real del entorno, pero es una imagen en vivo / dinámica. Hay otra área en la pantalla de marcha atrás para mostrar la imagen real del entorno trasero, y solo está disponible la vista trasera

Cómo funciona:

En la operación inversa, la cámara instalada en la cola transmite el entorno visto al S8 en tiempo real, y la unidad S8 realiza el empalme de imágenes, generando un entorno virtual dinámico de tamaño 1: 1 con el entorno real;
Luego, basándose en los datos de dimensiones del vehículo proporcionados y el movimiento de su carrocería, el sistema muestra dinámicamente la distancia aproximada entre el vehículo y los obstáculos circundantes en el entorno simulado establecido por el sistema en tiempo real. Los conductores pueden tomar decisiones sobre cómo avanzar o retroceder;

Tecnología ATOTO LRV (Live Rear-View)

Función de vista trasera en vivo (LRV): acceda a la vista trasera incluso si el vehículo está avanzando. Esto podría eliminar las obstrucciones de los pasajeros, los reposacabezas y el techo del vehículo y los pilares traseros, aumentando el campo de visión y permitiendo al conductor una vista sin obstáculos de los carriles traseros y los puntos ciegos tradicionales. Para utilizar esta función, se requiere un cableado especial; consulte a continuación como referencia.

Instalación fácil, compatible con modelos específicos de ATOTO S8

Dado que solo tiene una cámara y está instalado en la parte trasera del vehículo, la instalación es bastante fácil para la mayoría de los conductores, siempre que tenga experiencia en la instalación de una cámara de respaldo de accesorios. El sistema de vista envolvente tradicional complementa la cámara de marcha atrás con tres cámaras más, una en el faldón delantero y otra en cada borde inferior de los retrovisores exteriores. Debe asegurarse de que haya fuentes de alimentación para todas las cámaras y el cableado de los espejos laterales y el faldón delantero es un desafío realmente difícil. ¡Puede llevar incluso 3-4 horas para los instaladores profesionales!

Hay un paño de calibración específico en el paquete y será necesario como un accesorio de asistencia en el paso de calibración de la imagen, para ayudar al S8 (Gen2) a comprender, desde la perspectiva de una computadora, dónde está la cámara y la posición relativa entre los vehículos. cuerpo y la cámara. Por lo tanto, guárdelo para otras necesidades, en caso de que necesite una operación de recalibración, especialmente cuando la posición o dirección de la cámara se cambia de manera esperada.

Algunos avisos que es importante que los usuarios conozcan antes de comprar

Se recomienda que la velocidad del vehículo en reversa sea de 10 mph; si se mueve demasiado rápido, la pantalla del S8 (Gen2) mostrará una vista envolvente ligeramente retrasada.
Los conductores aún deben prestar atención a los alrededores del vehículo para evitar accidentes, ya que la vista circundante reconstruida no es una imagen real de los alrededores, es una imagen en vivo / dinámica .;
El algoritmo VSV solo puede generar una vista de entorno virtual dinámico basada en estas imágenes (30 fps) que transmite la cámara. Por lo tanto, la vista envolvente solo está disponible para todas las áreas que la cámara ha visto durante el movimiento.
La función de vista circundante NO funciona en un vehículo que tiene remolque o un vehículo que tiene una parte saliente (como un gancho de remolque) en la parte trasera;

	AC-HD02LR Rearview Camera	AC-HD03LR Rearview Camera
Modelo del Producto	AC-HD02LR	AC-HD03LR
Ángulo de visión de la lente	150 grados	180 grados, compatible con VSV
Soporte de cableado de retrovisor en vivo (LRV)	SÍ	SÍ
Compatibilidad con A6 PF	SÍ	No
Compatibilidad con A102 / YS102SL	No	No
Compatibilidad con F7	SÍ	No
Compatibilidad con S8	SÍ	SÍ
Impermeable	SÍ	SÍ
Vision nocturna	SÍ	SÍ

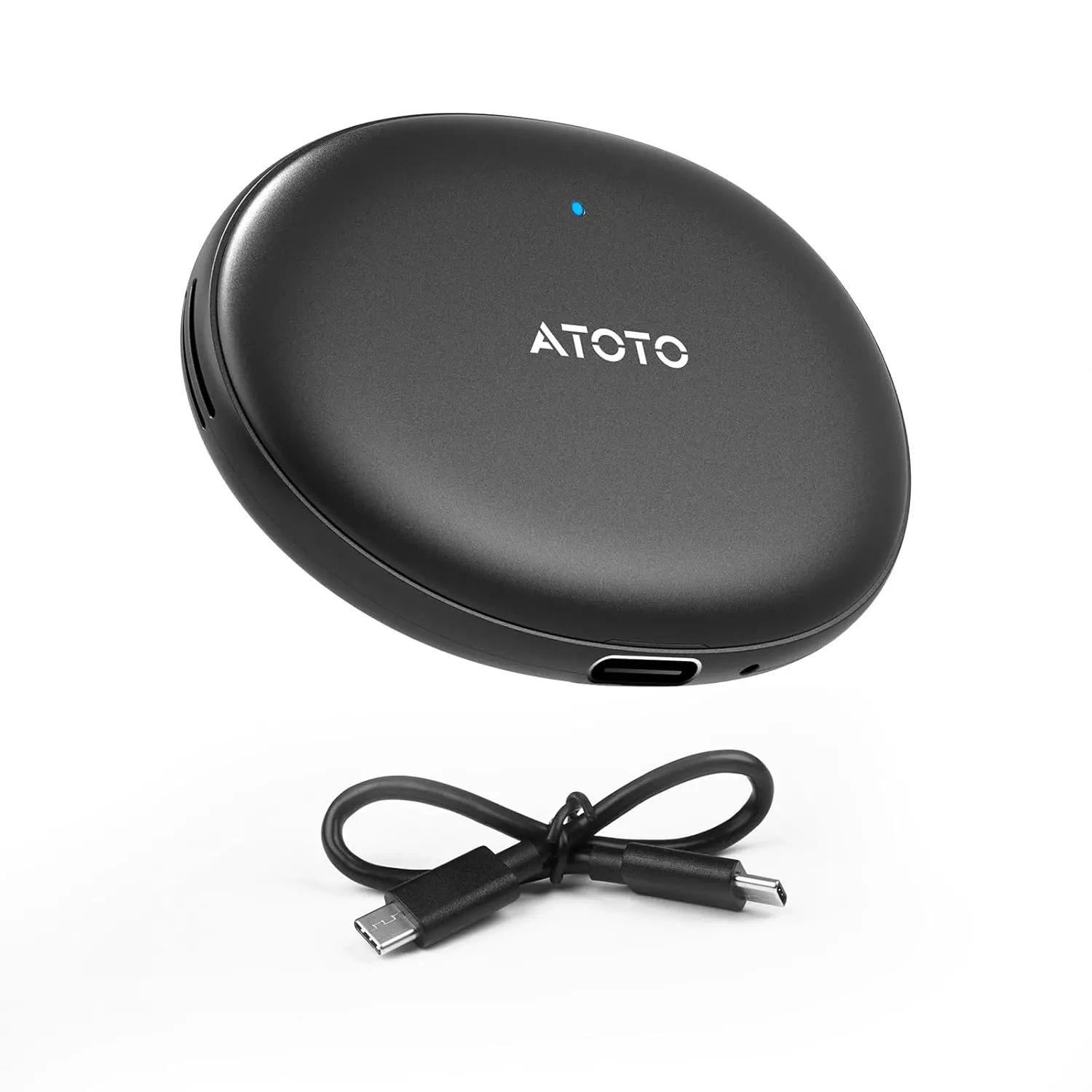

ATOTOZONE Carplay AI Box Type C, De stroomaansluiting
